Fotovoltaický panel SBM 540

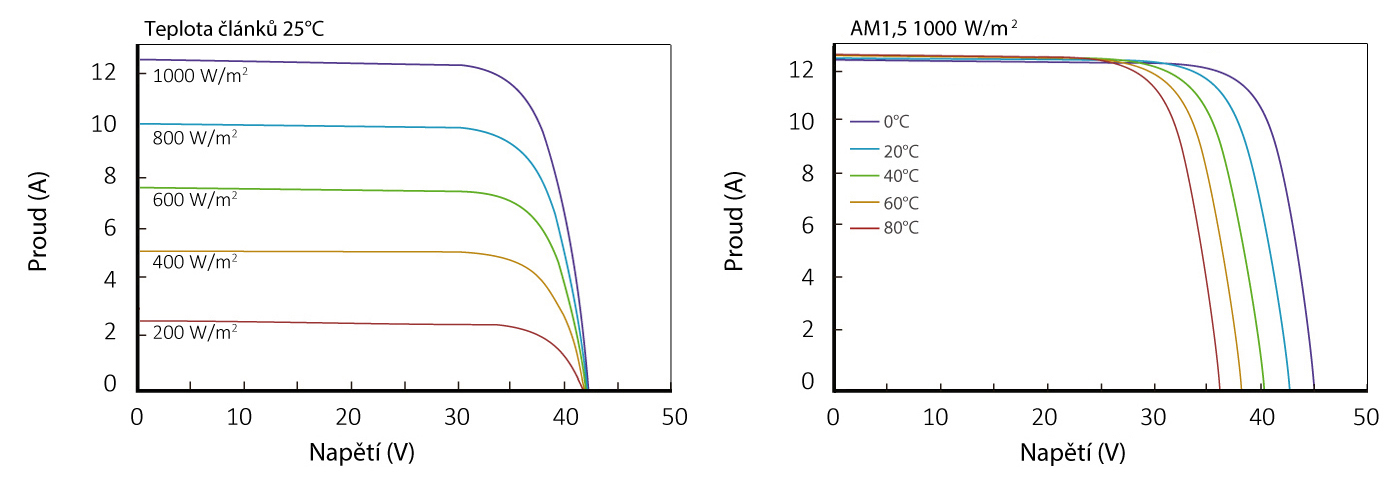

Grafy napětí a proudu
Roční lineární úbytek účinnosti méně než 0,75% po dobu 25 let
Monokrystalické moduly SBM-10-144 jsou sestaveny ze 144 půlčlánků s vysokou účinností, které jsou zapojeny do série. Jsou velmi odolné proti větru a krupobití.
Výkon modulů řady SBM je od 450 Wp do 550 Wp.
Výkon modulů řady SBM je od 450 Wp do 550 Wp.
SBM-10-144-540W, modul 540 Wp
| Parametry | ||
|---|---|---|
| STC | NMOT | |
| Maximální výkon: | 540 Wp | 401 Wp |
| Maximální pracovní napětí: | 41,70 V | 38,01V |
| Maximální pracovní proud: | 13,19 A | 10,56 A |
| Napětí otevřeného okruhu: | 49,60 V | 46,12 V |
| Zkratový proud: | 13,80 A | 11,16 A |
| Vnitřní odpor: | ≥ 100 MΩ | |
| Účinnost: | 20,90% | |
| STC: záření 1 kW/m², teplota 25°C, koeficient AM1.5 NMOT: záření 0,8 kW/m², teplota 20°C, rychlost větru 1m/s² | ||
| Mechanické parametry | ||
| Typ panelů: | monokrystalické, jednostranné | |
| Rozměry: | 2278×1134×35 mm | |
| Hmotnost: | 28,6 kg | |
| Počet bypass diod: | 3 | |
| Propojovací kabely: | průřez 4 mm² | |
| Konektory: | T01/LJQ-3-CSY/MC4/MC4-EVO2 | |
| Kryt: | 3,2 mm temperované sklo | |
| Rám: | eloxovaná hliníková slitina | |
| Kabelová spojka: | IP68 | |
| Bezpečnostní třída: | II | |
| Požární bezpečnostní třída: | C (podle UL790) | |
| Provozní podmínky | ||
| Okolní teplota: | -40~85°C | |
| Maximální DC napětí systému: | 1500 V | |
| Maximální sériová pojistka: | 25 A | |
| Test krupobití: | Ø23 mm, rychlost 23 m/s | |
| Maximální statická zátěž: | sněhová zátěž 5400 Pa, větrná zátěž 2400 Pa | |
| Teplotní koeficienty | ||
| Koeficient maximálního výkonu: | -0,36%/°C | |
| Koeficient napětí: | -0,29%/°C | |
| Koeficient proudu: | +0,048%/°C | |
| NMOT: | 45±2°C | |
| Výrobek splňuje požadavky norem, směrnic a nařízení | ||
| IEC 61215, IEC 61730, IEC 61730‑1:2018, IEC 61730‑2:2018, IEC 61730‑1:2018/AC:2018‑06, IEC 61730‑2:2018/AC:2018‑06, RoHS, WEEE | ||
