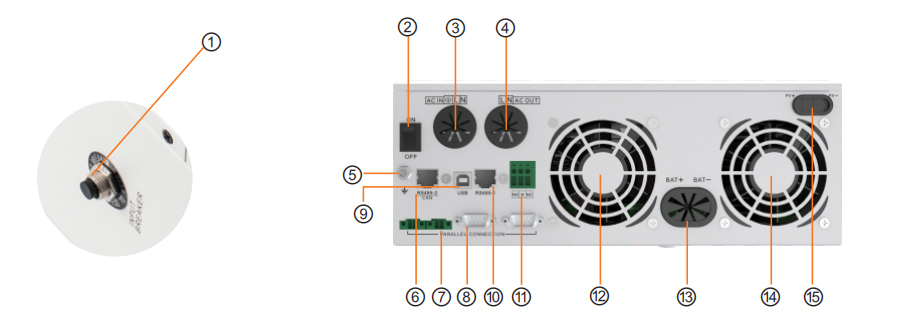

Zapojení invertoru
Invertor BSM-5500BLV-48DA
Výkonný obousměrný invertor AC/DC má čistý sinusový výstup prostřednictvím modulace SPWM a vysokou energetickou účinnost. Podporuje širokou škálu typů baterií. Metoda duální aktivace umožňuje nabíjet zcela vybité baterie ze sítě i z fotovoltaiky.
Pro nepřerušené napájení lze připojit k rozvodné síti nebo generátoru a současně k fotovoltaickým panelům. Data a nastavení zobrazuje LCD panel nebo je lze zobrazit na dálku pomocí aplikace.
Úsporný režim automaticky snižuje spotřebu energie při nulovém zatížení.
Efektivní chlazení zajišťují ventilátory s nastavitelnou rychlostí. Bezpečnostní funkce chrání proti zkratu, přetížení, podpětí a přepětí a proti přepólování. Lze připojit až 6 zařízení stejného modelu paralelně a vytvořit tak jednofázový, dělený nebo třífázový elektrický systém.
Efektivní chlazení zajišťují ventilátory s nastavitelnou rychlostí. Bezpečnostní funkce chrání proti zkratu, přetížení, podpětí a přepětí a proti přepólování. Lze připojit až 6 zařízení stejného modelu paralelně a vytvořit tak jednofázový, dělený nebo třífázový elektrický systém.
| Parametry | |
|---|---|
| Rozměry: | 426×322×124 mm |
| Hmotnost: | 10,5 kg |
| Okolní teplota / relativní vlhkost: | -10~55°C / 5~95%Rh (bez kondenzace) |
| Maximální nadmořská výška: | 2000 m |
| Provozní hluk: | < 35 dB |
| Chlazení: | 2 ventilátory |
| Stupeň krytí: | IP65 |
| Transformátor: | ne |
| Vlastní spotřeba: | < 3 W |
| Maximální účinnost DC: | 97,6% |
| Účinnost nabíjení / vybíjení: | 95% |
| Display: | LCD |
| Přepínací čas: | < 10 ms |
| Komunikační porty: | RS485, USB |
| DC hodnoty pro baterie | |
| Jmenovité napětí: | 48 V (minimální startovací napětí 44 V) |
| Maximální vstupní napětí: | 500 V |
| MPPT vstupní rozsah napětí: | 125~450 V |
| Maximální vstupní proud: | 22 A |
| Maximální nabíjecí proud: | 80 A |
| Kompatibilní typy akumulátorů: | LiFePO4, ternární, GEL, AGM a SLA |
| Rozsah napětí baterií: | 40~60 V ± 0,6 V (40 V - vypínací napětí, 60 V - výstraha před přepětím) |
| DC vstup pro fotovoltaiku | |
| Maximální příkon: | 6000 W |
| Maximální vstupní napětí: | 500 V |
| MPPT vstupní rozsah napětí: | 125~450 V |
| Maximální vstupní proud: | 22 A |
| Maximální nabíjecí proud: | 80 A |
| AC vstupní hodnoty (síť/generátor) | |
| Maximální nabíjecí proud: | 60 A |
| Jmenovité napětí: | 230 V |
| Rozsah napětí: | Režim sítě UPS: 170~280 V ±12% Režim generátoru APL: 90~280 V ±2% |
| Frekvence: | 50/60 Hz (automatická detekce) |
| Maximální proud přetížení bypassu: | 40 A |
| Připojení: | L + N + PE |
| AC výstupní hodnoty | |
| Maximální zdánlivý výkon: | 5520 VA |
| Jmenovitý výkon: | 5500 W |
| Maximální proud: | 24 A |
| Jmenovité napětí: | 230 V |
| Frekvence: | 50/60 Hz |
| Účiník: | 0,99 |
| THDi: | čistá sinusová křivka bez vyšších harmonických |
| THDu: | čistá sinusová křivka bez vyšších harmonických |
| Ztráta naprázdno: | ≤ 50 W (v úsporném režimu ≤ 25 W) |
| Připojení: | L + N + PE |
| Hodnoty pro MPPT regulátor | |
| MPPT účinnost přizpůsobení: | 99,9% |
| BMS rozhraní: | RS485 |
| Výrobek splňuje požadavky norem, směrnic a nařízení | |
| EN50549‑1:2019, EU 2016/631, G98, G83, G59, AS4777.2:2015, VDE0126‑1‑1, VDE‑AR‑N4105, CEI 0‑21, IEC62109‑1/‑2, IEC62040‑1, EN61000‑6‑1, EN61000‑6‑2, EN61000‑6‑3 | |
